21、孔連通泡沫鋁制備工藝研究

第五章 試驗結(jié)果與討論分析

滲流鑄造法的效果通常用有效鑄件長度、孔隙率和連通性來衡量。用滲流鑄造法生產(chǎn)泡沫鋁的關鍵是控制NaCl粒子的預熱溫度和鋁液的澆注溫度。因此有必要研究它們對鑄件性能的影響規(guī)律。

5.1試驗結(jié)果

泡沫鋁試件的孔徑基本與填料粒子相當，孔洞大部分是連通的。本研究在可行范圍之內(nèi)，充型壓力控制在1MPa，改變了NaCl粒子預熱溫度及鋁液澆注溫度，安排了三組不同粒徑NaCl粒子的二因素三水平正交試驗，選用正交表，以充型后泡沫鋁試件的有效長度對試驗結(jié)果進行了評價，并且對有效試件的孔隙率、比重進行了測試。

第一組將NaCl粒子粒度固定為10—20目(粒徑1～0.9mm)，采用正交試驗考察了NaCl粒子的預熱溫度和鋁液澆注溫度對試件有效長度的影響；第二組和第三組分別用20—40目(粒徑0.45～0.9mm)和40-60目(粒徑0.28～0.45mm)做了正交試驗，考察了上述因素對試件有效長度的影響。

水平設計如表1，試驗數(shù)據(jù)如表2(包括孔隙率與比重)，有效長度直觀分析如表3。

表2  粒徑為10—20目的試驗數(shù)據(jù)

表3  有效長度直觀分析數(shù)據(jù)表

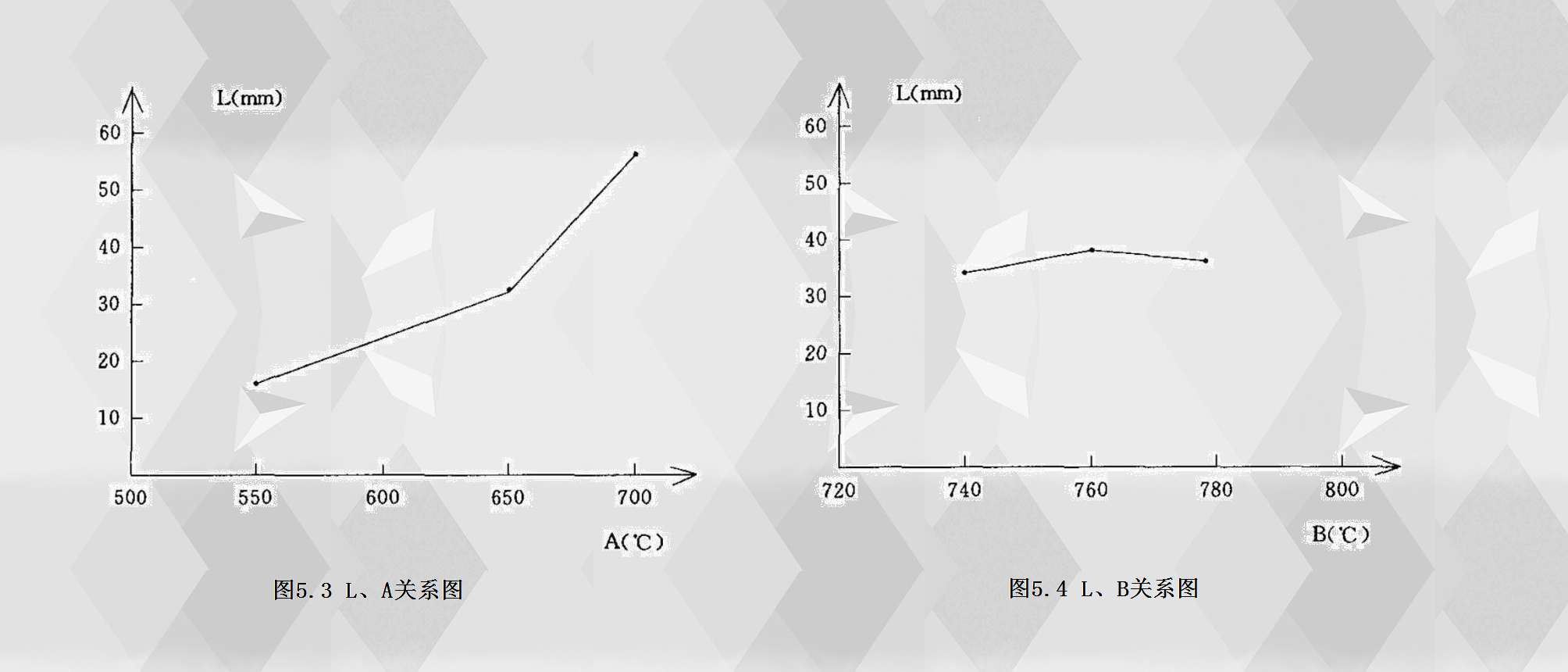

從極差R可以看出二因素的主次順序為A→B，擇優(yōu)方案為A?B?。因子水平與試驗結(jié)果之間關系如圖5.3、圖5.4。
