樹脂-泡沫鋁復(fù)合材料制備及性能研究（十三）

2.5.2 PU-PUR DSC分析

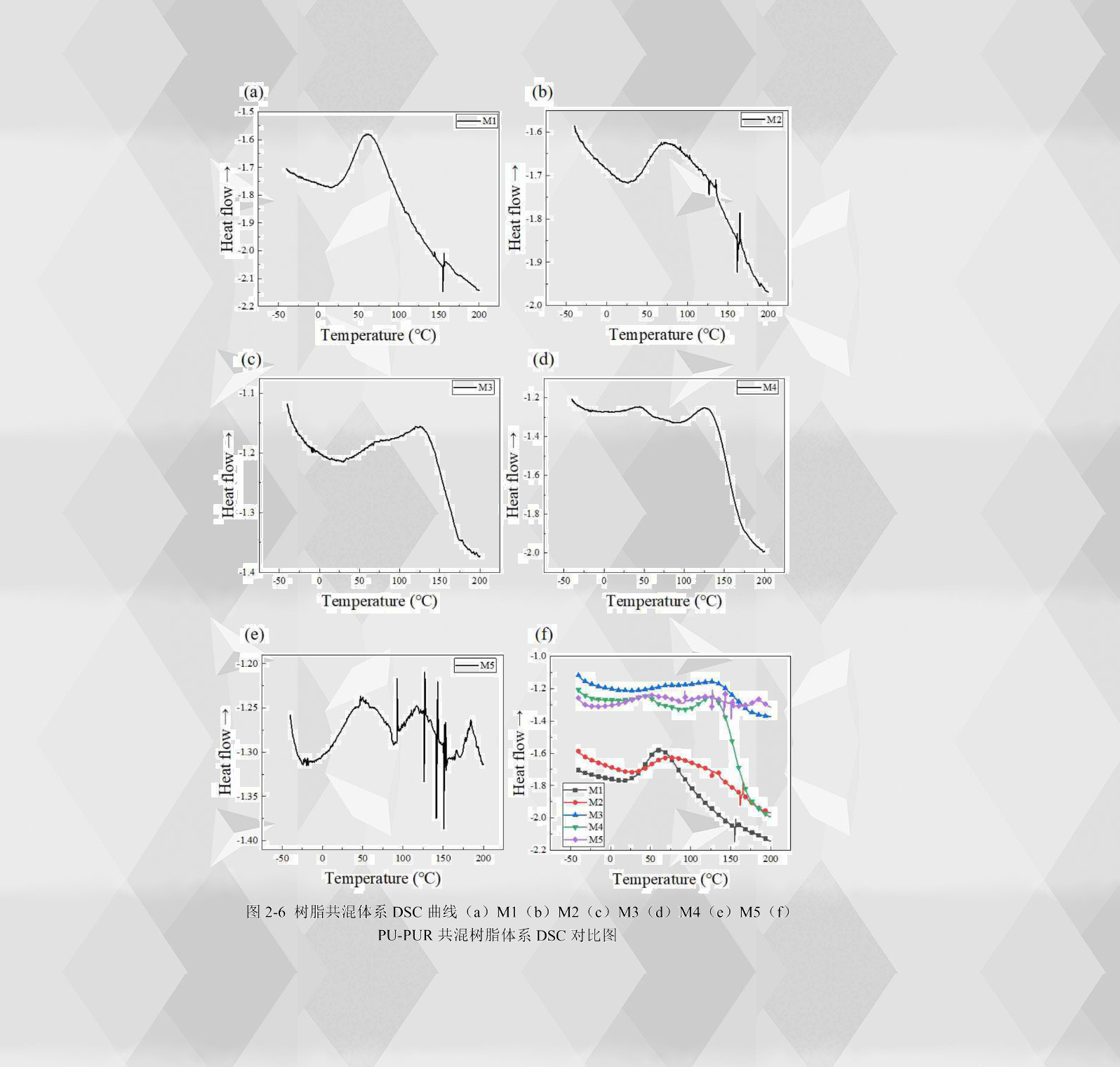

從PU-PUR共混樹脂的DSC曲線對(duì)其固化行為進(jìn)行分析。從M1樹脂的DSC曲線2-6(a)上看到，曲線在35.41-86.16℃之間出現(xiàn)了一個(gè)明顯的放熱峰，這就是M1樹脂的固化反應(yīng)峰，其峰值為59 .66℃。從M2樹脂的DSC曲線2 - 6(b)上看到，曲線在45.16-120.16℃之間出現(xiàn)了一個(gè)明顯的放熱峰，這就是M2樹脂的固化反應(yīng)峰，其峰值為73.66℃。從M3樹脂的DSC曲線2-6(c)上看到，曲線在94.58-138.25℃出現(xiàn)了一個(gè)明顯的放熱峰，這就是M3樹脂的固化放熱峰，其峰值為125.08℃。從M4樹脂的DSC曲線2-6(d)上看到，曲線在98.58-140.83℃出現(xiàn)了一個(gè)明顯的放熱峰，這就是M4樹脂的固化放熱峰，其峰值為126.16℃。從M5樹脂的DSC曲線2-6(e)上看到，曲線出現(xiàn)了兩個(gè)較大的放熱峰，其中第二個(gè)較大的放熱峰位于96.50-138.08℃之間，其峰值為116.75℃。通過不同共混樹脂的DSC曲線對(duì)比2-6(f)可以看出，聚脲的加入使得共混樹脂放熱峰朝著較高溫度移動(dòng)，而通過M3、M4樹脂的曲線可以看出，當(dāng)聚脲含量占到共混樹脂的50%以上時(shí)，共混樹脂的固化峰值變化不大。從共混樹脂的DSC曲線和樹脂流變測(cè)試結(jié)果分析得出，樹脂DSC曲線的峰值和樹脂流變粘度-溫度曲線轉(zhuǎn)變點(diǎn)的結(jié)果大致符合，因此表2-3能夠作為樹脂共混體系的最佳固化溫度和時(shí)間使用。

表2-4 PU-PUR共混樹脂體系DSC曲線數(shù)據(jù)
